Como escolher a bitola correta de cabos elétricos – Guia completo para eletricistas

O dimensionamento de cabos elétricos é uma das tarefas mais críticas em qualquer projeto de instalação. Escolher a bitola incorreta pode resultar em sobreaquecimento, queda de tensão, desperdício de energia e até incêndios.

Profissionais eletricistas e eletrotécnicos devem considerar diversos fatores para garantir segurança e eficiência.

-----------------------------------------------------------------------------------------------------------------------------

O que é a bitola do cabo?

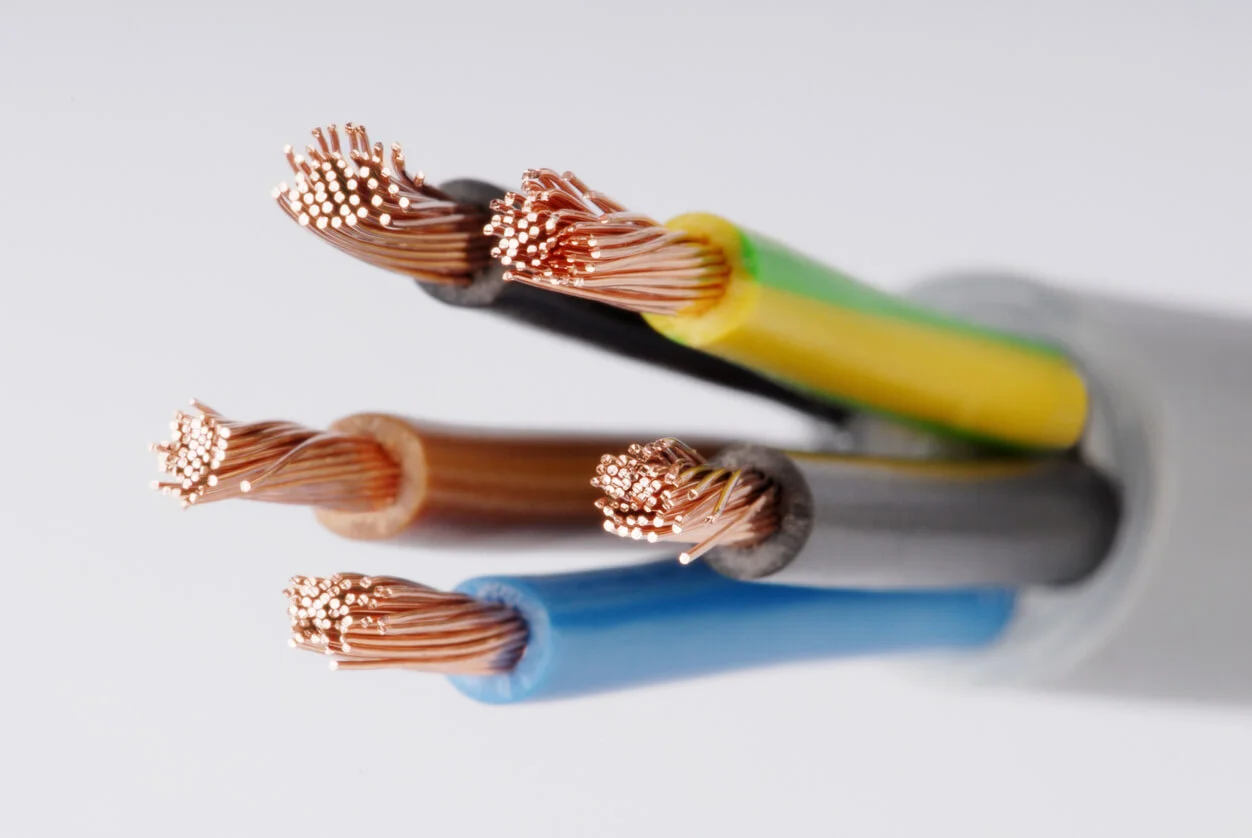

A bitola corresponde à seção transversal do condutor, expressa em mm², e define a capacidade de corrente (ampacidade) que o cabo suporta sem comprometer sua integridade.

-----------------------------------------------------------------------------------------------------------------------------

5 fatores essenciais para o dimensionamento de cabos

1. Potência da carga (W):
Define a corrente que passará pelo circuito.

Fórmula:

Fórmula:Corrente (A) = Potência (W) ÷ Tensão (V)

2. Comprimento do circuito:
Quanto maior a distância, maior a queda de tensão. A NBR 5410 limita:

• Máx. 4% para iluminação e tomadas;
• Máx. 6% para motores.

3. Tipo de instalação:

• Eletroduto embutido na parede → maior aquecimento;
• Cabos em bandejas ou eletrocalhas → melhor dissipação.

4. Temperatura ambiente:

Cabos sofrem derating (redução de capacidade) em locais muito quentes.

5. Normas técnicas (NBR 5410):
Deve-se sempre consultar as tabelas oficiais da norma para definir a seção mínima de acordo com a corrente.

-----------------------------------------------------------------------------------------------------------------------------

Exemplo prático de cálculo

🔌 Chuveiro de 5.500 W em 220 V

• Corrente: 5.500 ÷ 220 = 25 A
• Consulta na tabela NBR 5410 → cabo 4 mm² (para instalação residencial comum)
• Disjuntor adequado: 32 A bipolar

-----------------------------------------------------------------------------------------------------------------------------

Dicas profissionais

• ✅ Sempre usar cabos certificados (como NBR NM 247-3).
• ✅ Conferir queda de tensão em trechos longos.
• ✅ Dimensionar também o disjuntor junto com o cabo.
• ✅ Evitar emendas mal feitas, que aumentam resistência e aquecimento.

-----------------------------------------------------------------------------------------------------------------------------

Dimensionar cabos elétricos corretamente é fundamental para a segurança e desempenho das instalações. A análise deve considerar potência, distância, tipo de instalação e, principalmente, a NBR 5410.
