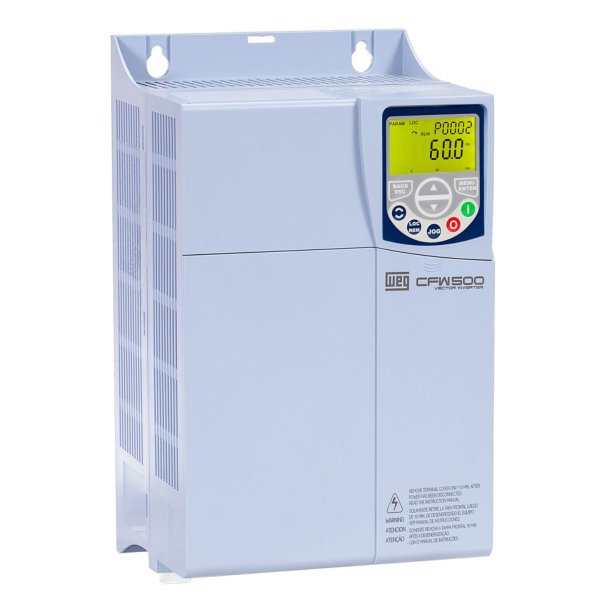

INVERSOR TRIFÁSICO CFW500 31A 20CV 380V / 25CV 480V WEG
Com design moderno, o inversor de frequência CFW500 oferece alto desempenho no controle de velocidade e torque de motores de indução trifásicos. Proporciona precisão, eficiência energética e recursos avançados que garantem operação confiável em diversos setores industriais. Sua flexibilidade permite adaptação a diferentes aplicações, otimizando processos e garantindo segurança e eficiência na automação.
Descrição do produto
Características
- Marca
- WEG
- Alimentação da Eletrônica
- Não disponível
- Altitude
- Até 1000 metros em condições normais
de 1000 metros à 4000 metros
reduzir a corrente em 1% para cada 100 metros acima de 1000 metros
reduzir a tensão máxima (240V para modelos 200 à 240V, 480V para modelos 380 à 480V e 600V para modelos 500V à 600V) em 1,1% para cada 100 metros acima de 2000 metros - Aplicação
- Extrusoras
Esteiras transportadoras
Mesas de rolos
Ventiladores / exaustores
Bombas centrífugas
Granuladores / paletizadores
Máquinas de corte e solda
Secadores / fornos rotativos
Bombas dosadoras de processos
Agitadores / misturadores
Filtros rotativos
Bobinadores / desbobinadores - Cartão de Memória
- Não acompanha o produto
- Certificação
- CE
UKCA
EAC
RoHS CHINA
UL
RCM
CS/IRAM - Configuração
- Com opcionais
- Conformal Coating
- 3C2 - IEC 60721-3-3:2002
- Corrente Nominal
- ND - Não aplicável
HD - 31A - Desequilíbrio Entre Fases
- Menor ou igual a 3% da tensão de linha nominal de entrada
- Display
- LCD Numérico
- E/S Padrão
- 4 x DI
1 relé NA/NF e 1 transistor x DO
1 x AI
1 x AO - Ficha Técnica
- Acessar Ficha Técnica
- Filtro RFI
- Sem filtro
- Frenagem Reostática
- Standard com frenagem
- Frequência
- 50/60Hz
- Frequência de Chaveamento
- Padrão - 5kHz
Selecionáveis - 2,5 à 15kHz - Grau de Proteção
- IP20
- Métodos de Controle
- V/f, VVW, Sensorless, Encoder e VVW PM
- Número de Fases de Entrada
- 3
- Número Máximo de Conexões de Rede
- Por hora - 10 (1 a cada 6 minutos)
- Parada de Segurança
- Preparado para instalar o acessório CFW500-SFY2
- Porta USB
- Somente com plug-in
- Potência do Motor
- 20cv 380V / 25cv 480V
- Recursos Disponíveis
- Senha para a proteção da programação
Unidades especiais de engenharia
Backup de todos os parâmetros
Possibilidade de salvar até 2 programações diferentes
Ajuste da frequência de chaveamento
Referência de velocidade via potenciômetro eletrônico
Multispeed com até 8 velocidades programáveis
Compensação de escorregamento
Boost de torque manual, automático ou autoajuste
Rampas de aceleração/desaceleração
Rampa tipo "S"
Frenagem CC e reostática
Regulador PID para controle de processos em malha fechada
Flying start / ride through
Estado sleep
Frequências ou faixas de frequências evitadas
Proteção de sobrecarga e sobretemperatura no motor e nos IGBTs
Proteção de sobrecorrente
Supervisão da tensão do link CC
Histórico de falhas - Referência
- CFW500D31P0T4DB20
- Rendimento Típico na Condição Nominal
- >= 97%
- Saída Digital
- Corrente máxima por saída: 500mA
- SoftPLC Incorporado
- Sim
- Temperatura
- -10°C à 50°C
- Tensão de Alimentação
- 380/480V
- Tensão Nominal de Entrada
- 380V/480V
O que vem na caixa?
- 01 inversor trifásico
